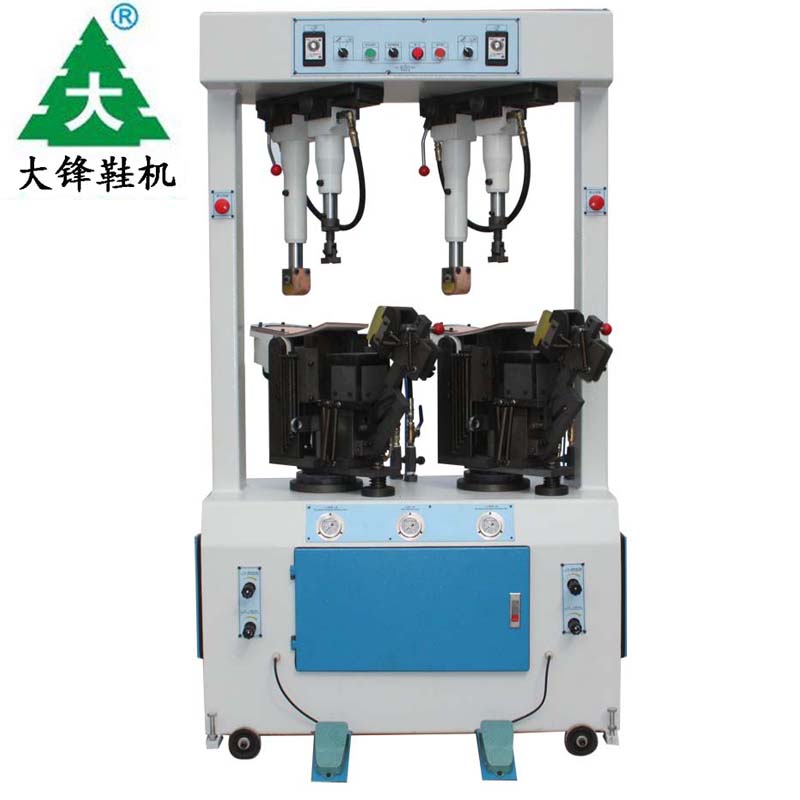

萬能壓底機操作說明書

一、壓底機的工作過程：機器在接通電源之后，油泵開始輸出功率，將轉換開關轉至男鞋檔,踏下腳踏開關，油泵推動大油缸產生第一次壓力，將鞋子固定在大座機構上，在一壓行程末，壓頭桿壓下其上的行程開關，使機器產生二次壓,同時兩心油缸和五心油缸油路接通，各機構全部動作，完成對鞋子壓著工作。如將轉換開關和轉至女鞋檔，則在按下啟動開關后，兩心油缸和一次壓同時動作，以滿足女鞋類型鞋底的壓著要求。而在一壓行程末，同樣壓下行程開關,機器的兩心油缸、五心油缸和二次壓一起動作，完成壓著。在電器控制面板上的兩計時器設定計時到達后，所有機構將恢復原位。操作者可以方便的取出鞋子。再次踏下腳踏開關，機器將繼續循環工作。

二、壓底機初步調試：機器在出廠前已經調試好，但為了讓機器能更好壓著鞋子，建議將一鞋楦樣品置于機器大座機構上，檢查并設置機器的各部件至實際所需的狀態。

三、壓底機使用注意事項：1.檢查電源線是否已經接好（必須為380V/50HZ電源）；2.打開電源開關時，檢查電源指示燈是否正常；3.機器所需要的電壓在面板和電源線標簽上有顯示，要求用插頭插在具有磁性開關保護的電路插座上，注意所使用的插頭必須符合ECC標準；4.安裝好后請在機器油箱中加入大約90-100公升左右的68#或46#液壓油即可用于生產；5.如機器長期停止使用時，應將其放置在通風干燥的地方，并加工業帆布或其它防塵庶蓋物品以保護；

四、壓底機保養說明：一般保養只須定期對機器除塵，并潤滑所有運動零件。定期檢查油箱中之油質，如油質變壞或老化，請立即更換全部舊油，重新加入６８＃或４６＃液壓油，以保證機器正常工作所需的壓力。每次加油量按本說明書中規定量加入。我們強烈建議用戶必須每年更換一次液壓油。倘若需要更換使用過的零件，則在斷開機器電源的情況下，允許由合格和熟練人員用原產零件來更換。為了方便對機器的日常維護和保養，本廠除隨時提供此說明書外，還附送有工具箱一個，備有日常維護之常用工具，請與此手冊一起放在機器附近。
